偏置器的功能介绍

2020-08-31 14:47:05      点击:

偏置器是一个为放大器、激光二极管、光电二极管或光学调制器等有源设备提供偏置电流或偏置电压的一个器件。同时允许高速、超宽带信号通过,并且具有最小的信号衰减。一些偏置器可以通过外置LOC调制解调,将调制好的AISG信号一起传输,以实现控制。

最新的智能偏置器(内置LOC调制解调),则不仅为射频线路上的有缘设备提供偏置电流,还能够直接传输内部调制好的控制信号以实现线路控制。

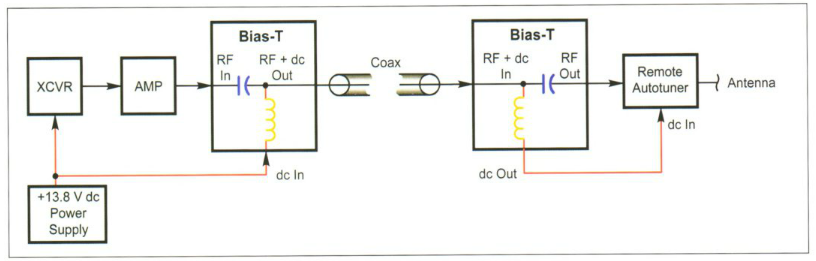

  进一步说,T形偏置器可以使直流电输入到射频馈线的中心导体上,或是从馈线中输出。在同轴线路中用来给远程射频开关、前置放大器、天线调谐器提供直流电源,从而不使用其他直流电缆。而偏置器的作用就是在同轴电缆上纯属直流电力,如下图所示:


   一个直流射频隔离电感在携带所需直流电流时,必须要高电抗。同样,Q值也必高到使电感功耗最小化,从而减少射频信号的损失。

   无损传输线可以根据Z0=(L/C)1/2提供的特性阻抗建模成无限的串联电感和并联电感。如下图所示:


  像偏置器一样的有线组装往往是感应的,除非使用良好的传输线。当Z0=(L/C)1/2时,增加的串联电感可以通过增加并联电容补偿。

产品上有三个0.01μF1kV的并联电容器,用此电容的原因并不是因为它额定电压高,几乎没有任何射频电压在它们上。选择它们是因为大型电容器有能力处理更大的功耗。并且在0.01μF电容器提供RF旁路,也加入了一个10kΩ的电阻来提供恒定直流接地。

例如:大部分有源天线里面都有LNA,它们需要供电,但有源天线只有RF Cable,并没有单独供电输入。就需要用到Bias Tee,通过智能偏置器连接AISG控制器和ALDs线路,(遥控)控制RET基站天线系统的天线线路参数
